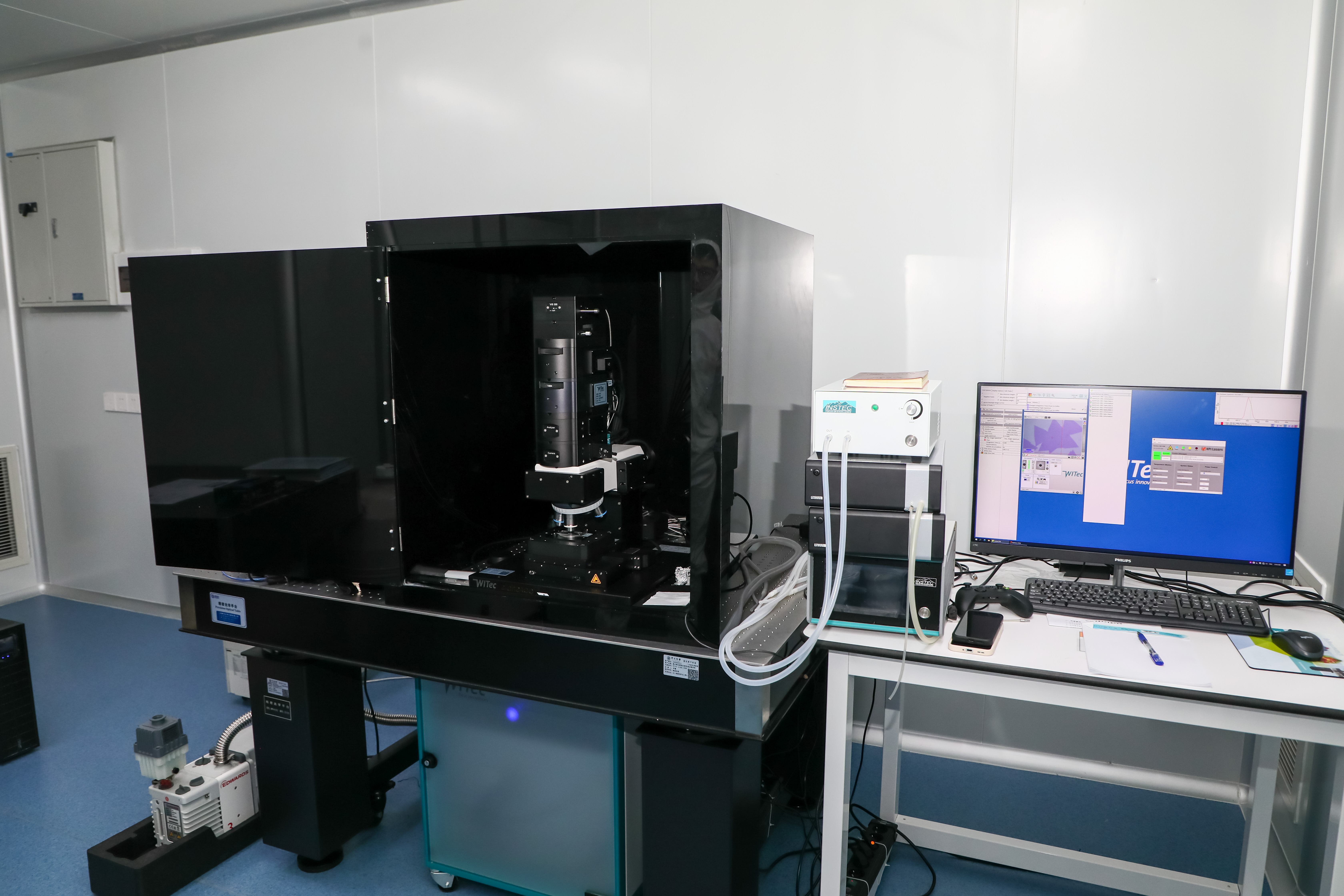

高分辨共聚焦拉曼快速成像系统

Raman

稿件来源：广东省磁电物性分析与器件重点实验室 编辑：办公室 发布日期：2026-01-13

















型         号：alpha 300R

制   造   商：德国威泰克（WITec GmbH）

存 放 地 点：550栋117



主要功能及特色

WITec alpha 300R共聚焦拉曼光谱仪是一款集成高灵敏度、高分辨率与高速成像能力的先进分析平台。其主要特色包括：

  1. 高速高精成像：采用振镜扫描技术，相比传统方法扫描更快、精度更高、范围更大，支持高效的共聚焦拉曼与荧光成像。

  2. 卓越光谱性能：配备多种高性能激光器，光谱分辨率达1.37 cm⁻¹，可探测低至5 cm⁻¹的拉曼信号，并具备优异的光谱重复性，支持SHG测量。

  3. 顶尖空间分辨率与检测灵敏度：横向分辨率优于350 nm，可清晰观测硅的高阶拉曼峰并保证优异信噪比，支持10分钟内完成10,000像素点的高速高分辨成像。



主要技术指标

  1. 配备488，532，633 TEM00单频激光器，功率30mW；入射到样品表面功率≥20mW，激光功率通过软件连续可调，精度优于0.1mW；

  2. 光谱分辨率：1.37cm-1，光谱可重复性0.016cm-1；

  3. 拉曼低波数可达5cm-1；

  4. 共聚焦灵敏度：在共聚焦针孔直径≤50微米，用功率不超过10.0mW，激光通过显微镜镜头为50X或100X激发单晶硅片，积分时间60秒，累积5次，在可见空间分辨率优于350nm时，能清晰地观察到硅的四阶拉曼峰，其中硅的三阶拉曼峰（约1440cm-1）信噪比优于25:1，且无明显的N2和O2拉曼峰；

  5. 横向（XY方向）空间分辨率：在共聚焦针孔直径≤50微米时，以100nm为步长沿垂直于某直径≤50nm的一维纳米材料方向，用波长488，532，633nm的激光通过100X物镜激发进行拉曼扫描成像，所获得的拉曼强度变化曲线的半峰宽应≤350nm；

  6. 高速正置显微拉曼光谱2D和3D高分辨成像，能快速实时监测拉曼光谱：以532nm激发石墨烯样品，保证空间分辨率不低于350nm，测试100*100点，完成时间10分钟。



主要附件及配置

  1. 488，532，633 TEM00单频激光器激光器；

  2. 1064nm脉冲激光器；

  3. 冷热台（液氮-400℃）

  4. 光电流成像



用户须知

需经过培训获得操作资格后才能使用，或由已培训的人员代为测试。



设备预约链接：https://sharing.sysu.edu.cn/home/#/orderDetail?id=2456



设备预约二维码：

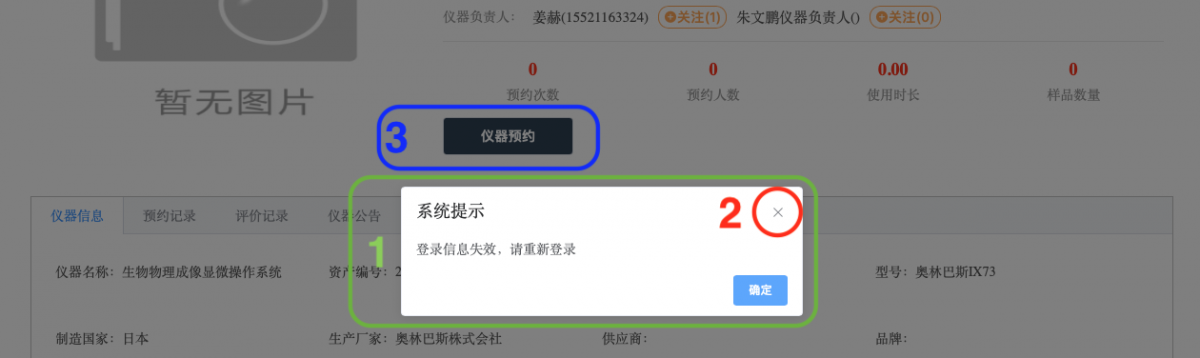

注意：点击以上链接，如果出现“系统提示”弹窗（如图绿色方框1），请点击弹窗右上角的“X”（如图红色圆框2），直接关闭弹窗，即可浏览设备详情和收费情况；如需预约，请点击“仪器预约”按钮（如图蓝色方框3），并根据系统提示进行操作。
