型 号：Diamond-IV
制 造 商：国仪量子
存 放 地 点：551栋103
主要功能及特色
量子精密磁成像：基于金刚石NV色心自旋的量子操控与读出，实现纳米尺度、高灵敏度、定量化的磁学特性扫描成像。
NV-磁共振×扫描探针融合：将微观磁共振技术与AFM扫描探针平台深度集成，可在微纳尺度获取局域磁场分布与相关磁学信息。
无损原位表征能力：具备对样品进行无损、非接触式（或弱扰动）测量的优势，适用于低维磁性材料、自旋器件与超导/拓扑体系等前沿研究。
主要技术指标
微波模块
微波输出频段 0.7-4.0 GHz，微波最大输出功率 ≥10 W。光学模块
激光波长为520±10 nm，最大激光功率≥10 mW, 开光比≥50 dB，荧光收集波段为650-1060 nm，探测效率在700 nm>65%。脉冲控制模块
时间分辨率可达2 ns, 最小脉宽7.5 ns, 最大脉宽2 s，最大方波输出通道8个，脉冲个数可达4×107个。NV扫描探针模块
磁灵敏度≤1 μT/√Hz，磁成像分辨率≤30 nm，探针基础针尖性质深度10～20 nm，300 K下纳米扫描台移动范围≥40 μm×40 μm，精细位移分辨率≤1 nm，4 K下纳米扫描台范围≥10 μm×10 μm，微米台范围为4 mm×4 mm，位移分辨率1 μm，z 方向振动≤0.5 nm。矢量超导磁体模块
磁场强度三轴不小于Z, X, Y=9 T,1 T,1 T, 样品空间≥66.7 mm，磁体冷孔直径≥94 mm，温度范围2 K-300 K。磁力显微镜模块
空间分辨率：X，Y方向≤40 nm，力梯度分辨率≤5×10-4N/m。
主要附件及配置

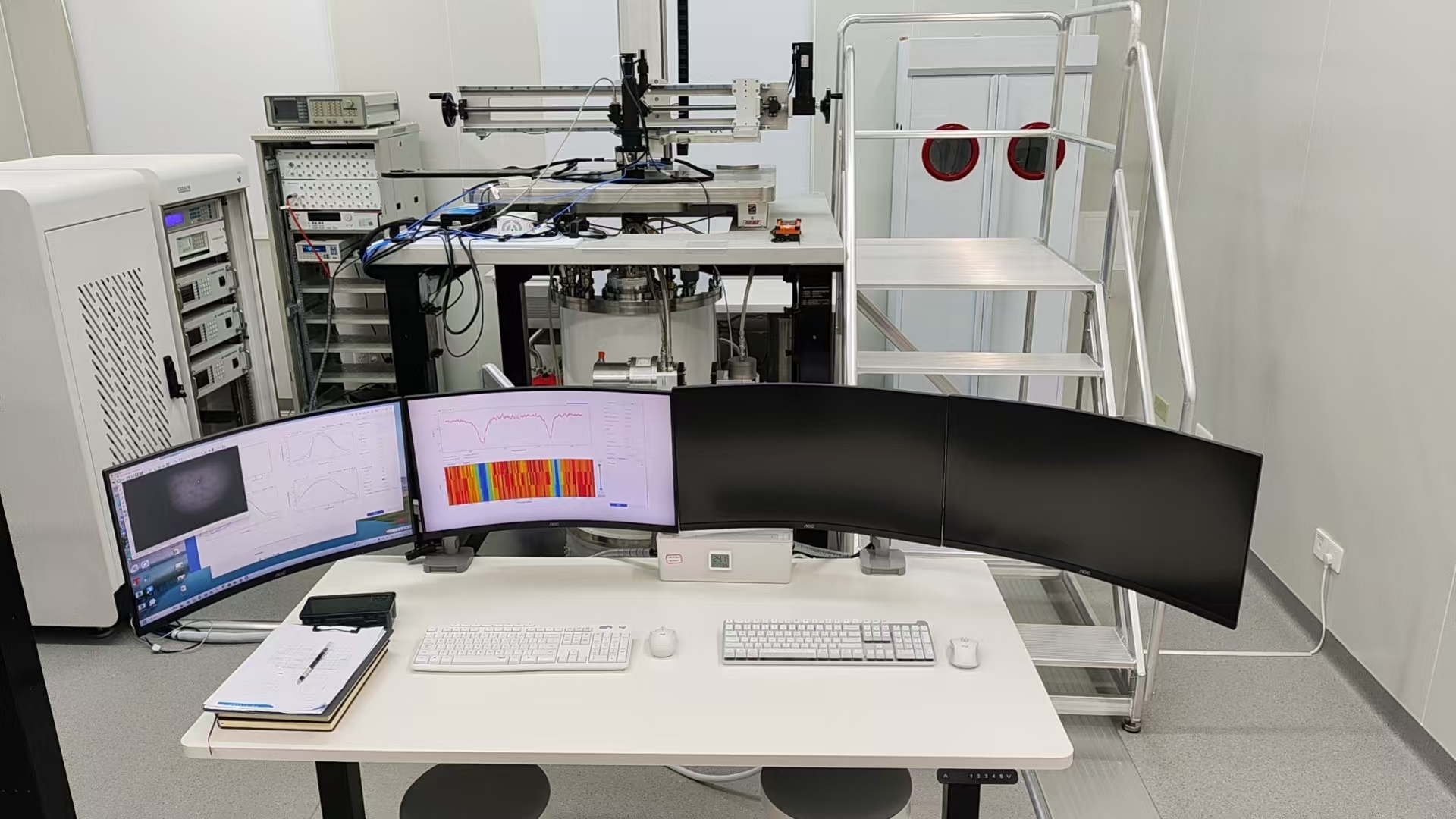

主机：包含NV扫描测量杆、减震台、9-1-1 T磁体等。
主机柜：包含微波源、位移台控制器、减震台控制器、温度控制器、锁相模块等部分。
压缩机
循环泵
水冷机
用户须知
需经过培训获得操作资格后才能使用，或由已培训的人员代为测试。
