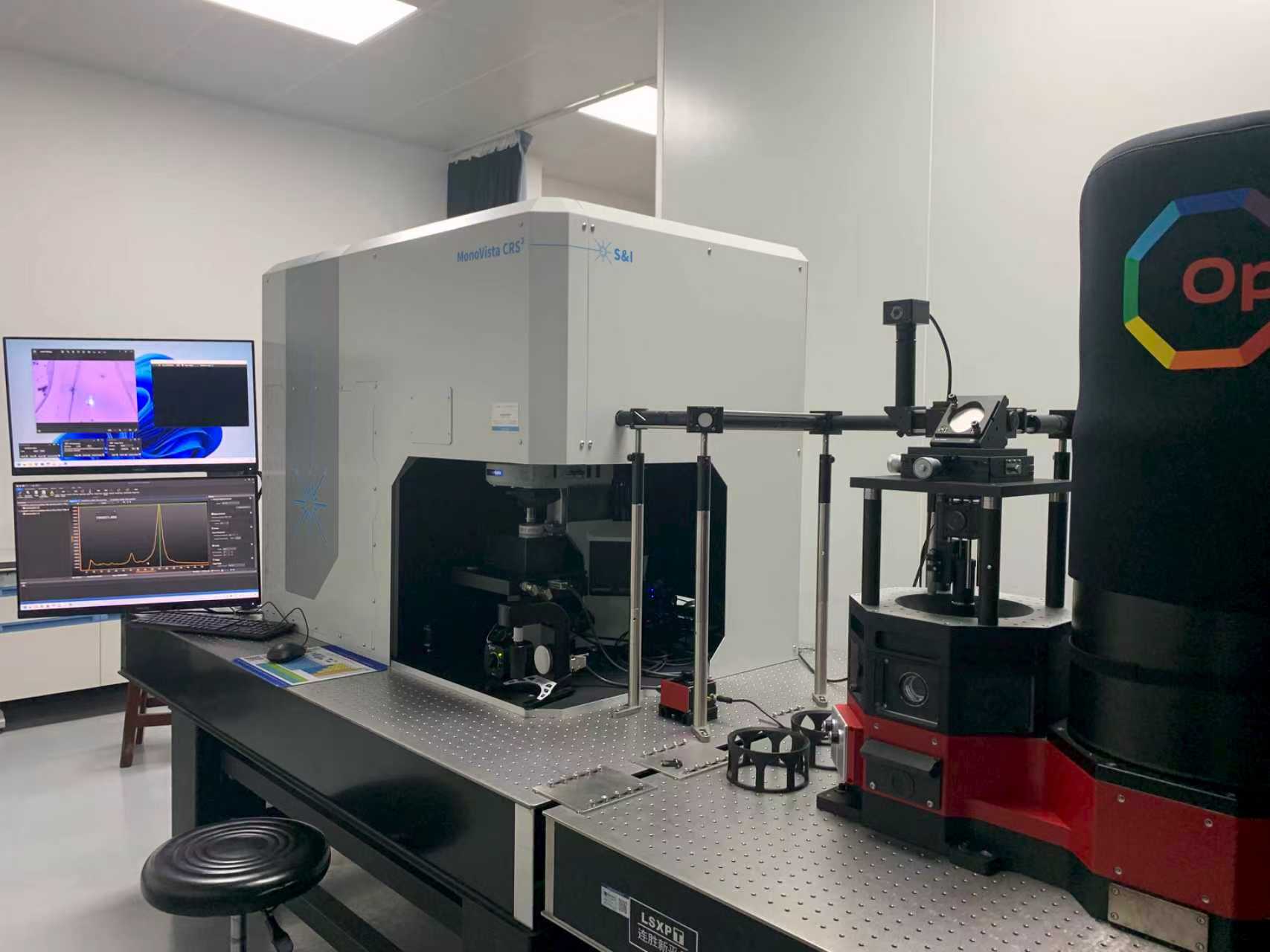

型 号：MonoVist a CRS3
制 造 商：Spectrascopy & Imaging GmbH
存 放 地 点：571栋207
主要功能及特色
多激光微区高分辨拉曼：支持405/532/633/785 nm四路激光，空间分辨率达径向≤1 µm、轴向≤2 µm，实现微区精细结构与成分表征。
低波数与超宽谱段覆盖：低波数测量下限可达10 cm⁻¹，并配备300/1200/2400 g光栅，谱段覆盖10–9000 cm⁻¹，兼顾低频声子与高频振动信息获取。
- 低温强磁原位联用：可与低温强磁平台联用，实现2–300 K、0–7 T条件下的原位拉曼测量，支撑相变、磁/电耦合与低维体系等前沿研究。
主要技术指标
1.主机
（1）光谱分辨率
光谱分辨率（半高宽）用20umCCD像元时，1.5 cm-1 在405 nm 激光(用 2400 G/mm 光栅)0.8 cm-1 在 532 nm (用 2400 G/mm光栅);1.2 cm-1在 633nm (用 1200 G/mm光栅)；0.8cm-1 在 785 nm (用 1200 G/mm 光栅)‘
（2）低波数性能
①低波数性能用窄带滤光片，68.7 cm-1；
②用斯托克斯和反斯托克斯超窄带滤光片;
（3）高波数性能
高波数拉曼性能: 9.000 cm-1 @ 532nm波长激光器’
（4）空间分辨率
空间分辨率径向分辨率1.0µm，轴向分辨率： 2.0 µm @ 532nm激光器和100X，NA0.9物镜磨损面积范围≥1 μm×1 μm至60 μm×60μm，最小纵向载荷≤90 nN；
（5）系统灵敏度测试
系统灵敏度测试条件532nm激光, 功率20mw，1200g光栅时，Si基片的三级拉曼峰SNR=53 : 1.；
2.成像光谱仪
（1）焦长500mm，双探测器出口
（2）光谱仪是基于反射镜,非透镜式光谱仪
（3）光谱仪结构中通过施密特镜子矫正，具备消像差高质量成像效果
（4）空间光路耦合到显微镜，非光纤耦合
（5）配备3块光栅
（6）2400刻线 500nm闪耀波长，适合可见区域
（7）1200刻线, 750nm闪耀波长，适合近红外
（8）300刻线，500nm闪耀波长光栅，适合荧光光谱测试
（9）所有的光栅安装在一个光栅塔轮上，并通过软件电动更换。快速压痕模块超高速力学特性测试：每秒钟≥6个点，可自动与原位扫描成像图像叠加，得到力学与表面形貌分布图；
3.探测器系统
（1）开放前照式电极CCD芯片；
（2）芯片规格，像元大小：26um；
（3）探测范围：200-1100nm；
（4）TE制冷温度 -70度；
（5）连续曝光时间可30min；
4.拉曼激光器光路系统
（1）405 nm激光器系统
测量波数范围: 150 cm-1~15000cm-1;
激光波长 405nm;
激光功率：100mW;
激光器使用寿命: 3年以上;
包含滤光片系统,扩束器等
（2）532激光器系统
测量波数范围 :10 cm-1~8500cm-1;
激光波长: 532. 034nm;
激光功率：100mW;
激光波长带宽：<1MHz;
单模输出TEM00, M2 <1.1 ;
偏振比：100：1;
激光器使用寿命: 3年以上;
*包含Bragg低波数滤光片,斯托克斯和反斯托克斯可以同时测试
（3）633激光器系统
测量波数范围 : 10 cm-1~5500cm-1;
激光波长 632.8±0.1nm;
激光功率：70mW;
线宽FWHM: <= 1pm;
激光器使用寿命: 3年以上;
*包含 Bragg低波数滤光片,斯托克斯和反斯托克斯可以同时测试.
（4）785nm激光器系统
测量波数范围 : 70 cm-1~3000cm-1；
2.激光波长 784.8 +/- 0.3nm；
3.激光功率: 130mW；
4.激光器使用寿命: 3年以上；
- 5.包含滤光片系统；
主要附件及配置
三维电动位移台
外延光路系统
光学平台
计算机工作站
- 显微系统
用户须知
需经过培训获得操作资格后才能使用，或由已培训的人员代为测试。
