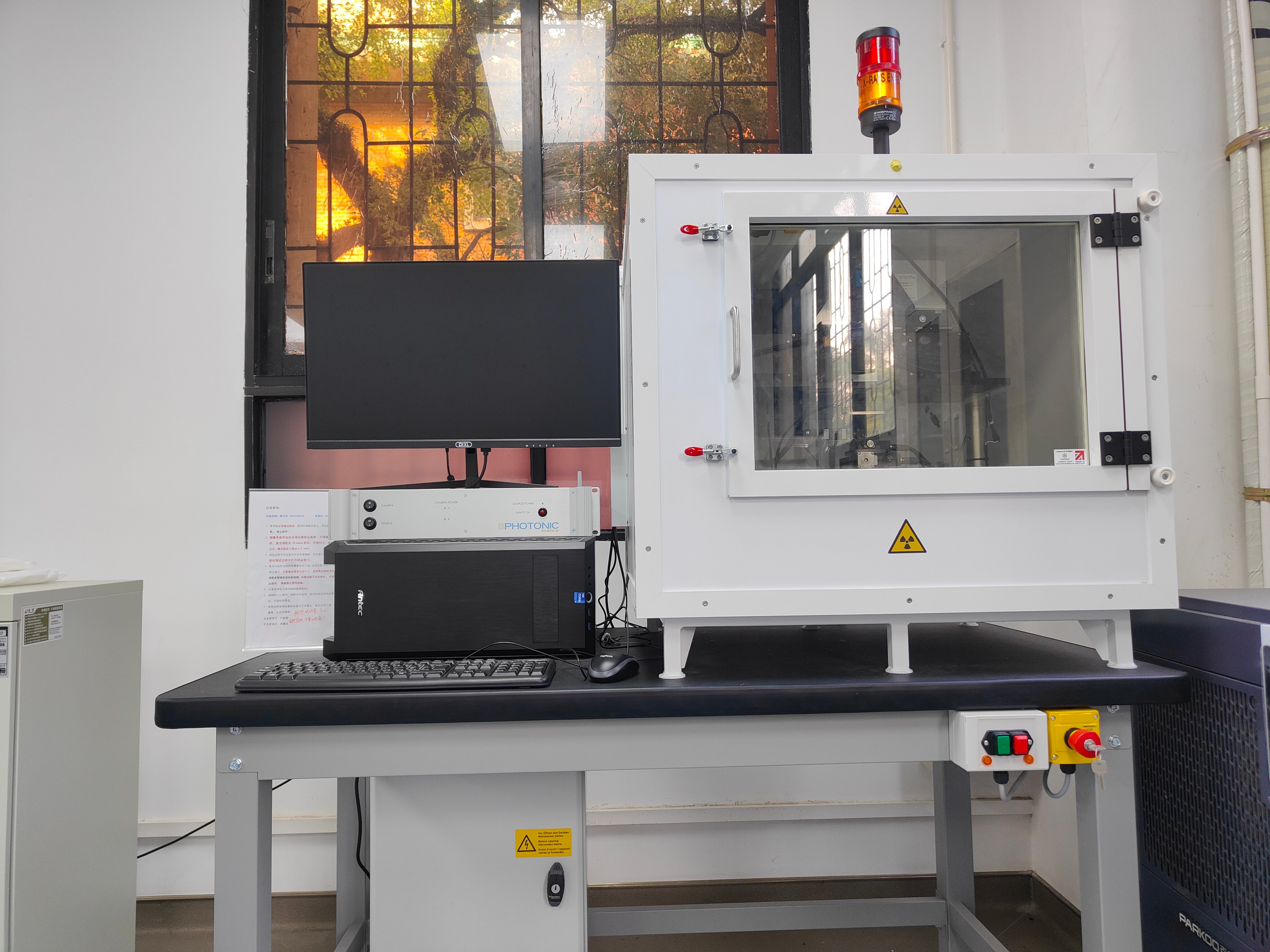

劳厄单晶衍射仪

Laue Crystal Orientation System

稿件来源：广东省磁电物性分析与器件重点实验室 编辑：办公室 发布日期：2026-02-06

















型          号：PSEL Laue_V_674_AC_GigE

制   造   商：Photonic Science

存 放 地 点：哲生堂209



主要功能及特色

  1. 单晶快速定向与制样支撑：用于单晶切割、抛光及大型装置实验样品制备等关键环节，实现晶体取向的快速判定与精确标定。

  2. 自动化高分辨采集与分析：集成样品装载、劳厄衍射图谱采集与独立报告生成的全自动流程，并通过自动峰标定提升定向效率与一致性

  3. 高亮度束源与大面探测：配备高分辨率高灵敏X射线CCD与大有效探测面积，在无需水冷机条件下提供约450 μm光斑的高亮度X射线束，适配晶圆面扫、小批量毫米级样品及浮区炉样品等多场景测试。



主要技术指标

   单晶定向模块

  1. 设备基本信息
    X射线能量：5-29 keV，X光管电压最高可达50kV@0.5mA; 具有高精度电动位移台，可供样品移动，旋转和倾斜，垂直于束流方向两个旋转轴,转动范围分别不低于±10°和±7°；劳厄相机的总像素数：2563*1707； 支持二维晶向mapping；曝光时间：最小≤1 ms，最大≥1分钟；具有安全互锁装置。

  2. 基本配件
    配备X射线源，探测器，电机驱动平台相关的夹具，托架以及锁紧装置。

  3. 测试分析软件
    运行在Windows 环境下仪器控制和分析软件PSViewer软件，可以进行了单晶质量判断、二维Mapping，晶体定向等功能。



主要附件及配置

  1. 背散射式X射线CCD探测器。

  2. X射线光源。

  3. 电动高精度样品台和多个夹具。

  4. 软件和控制系统：搭配不小于22英寸显示器，不小于240GB硬盘，不小于8GB内存, 配备Win10 64位操作系统。



用户须知

需经过培训获得操作资格后才能使用，或由已培训的人员代为测试。
